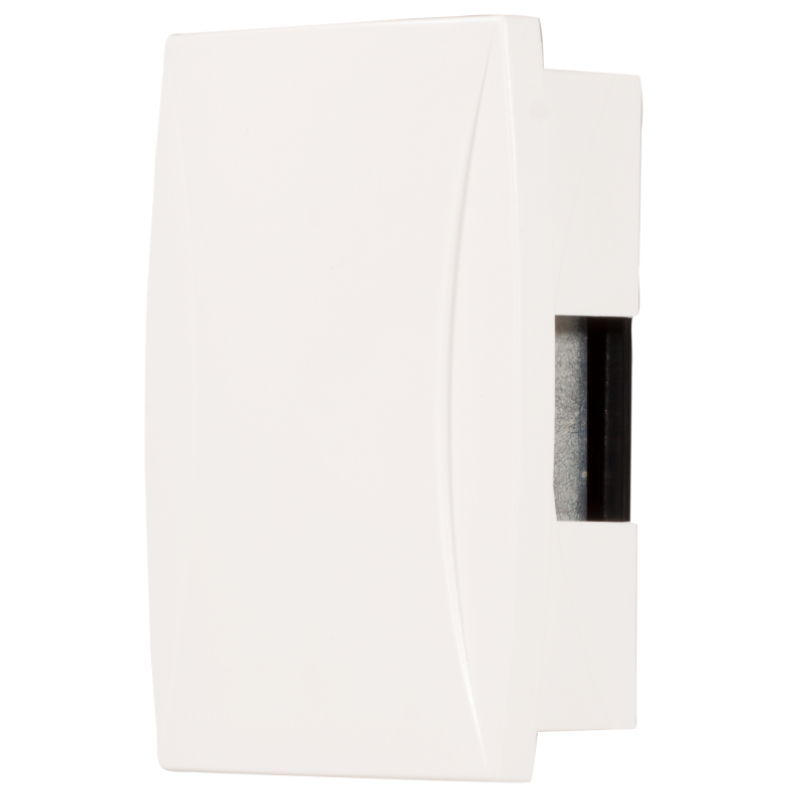

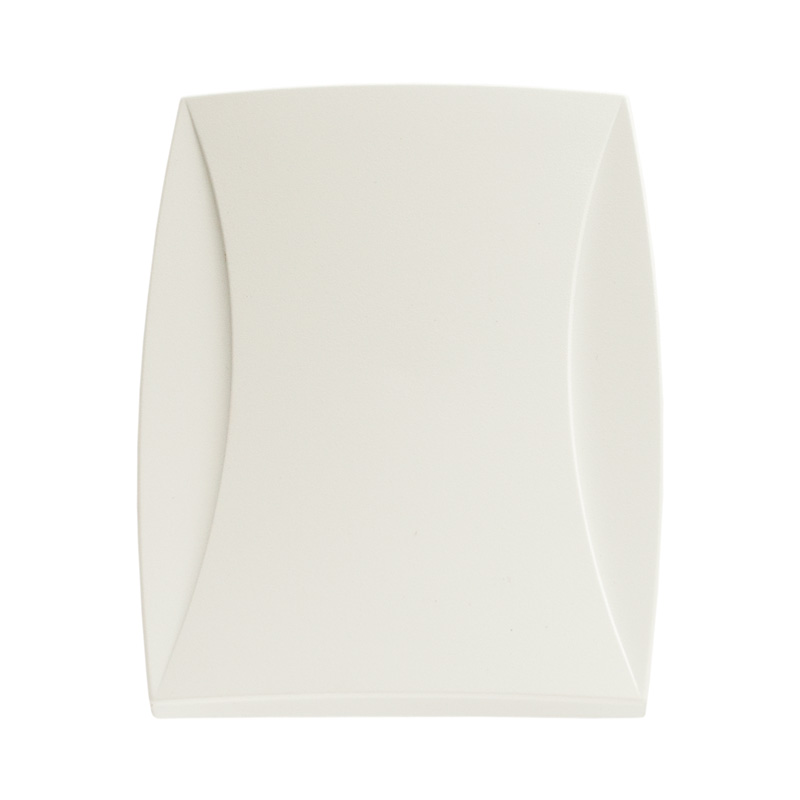

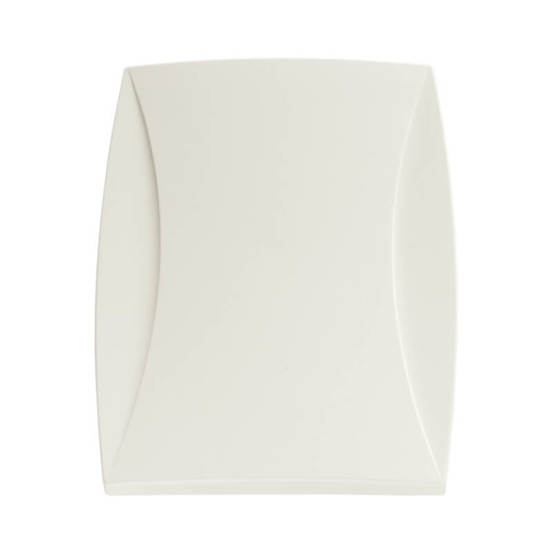

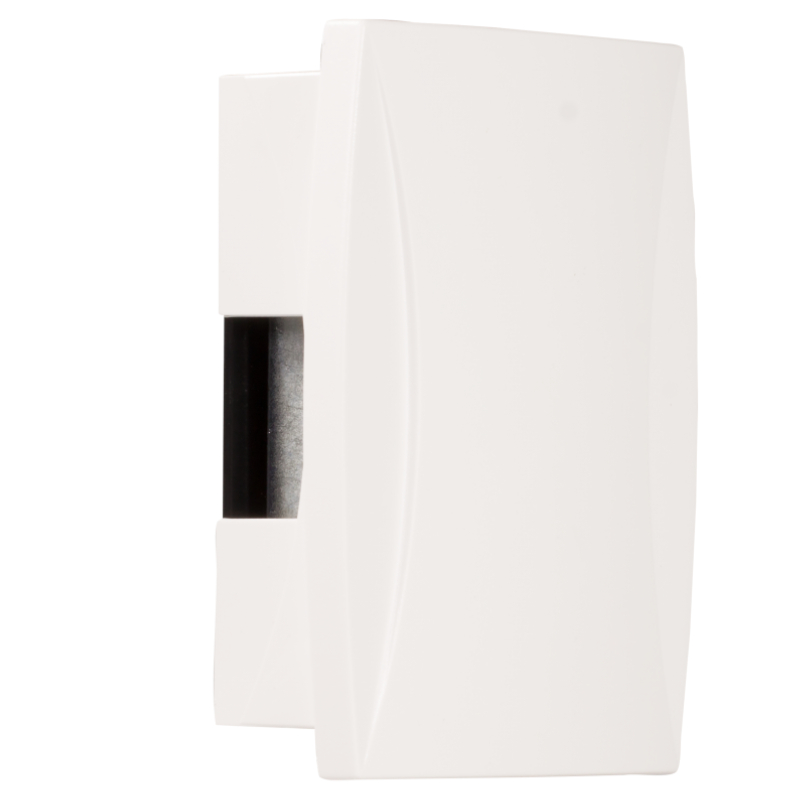

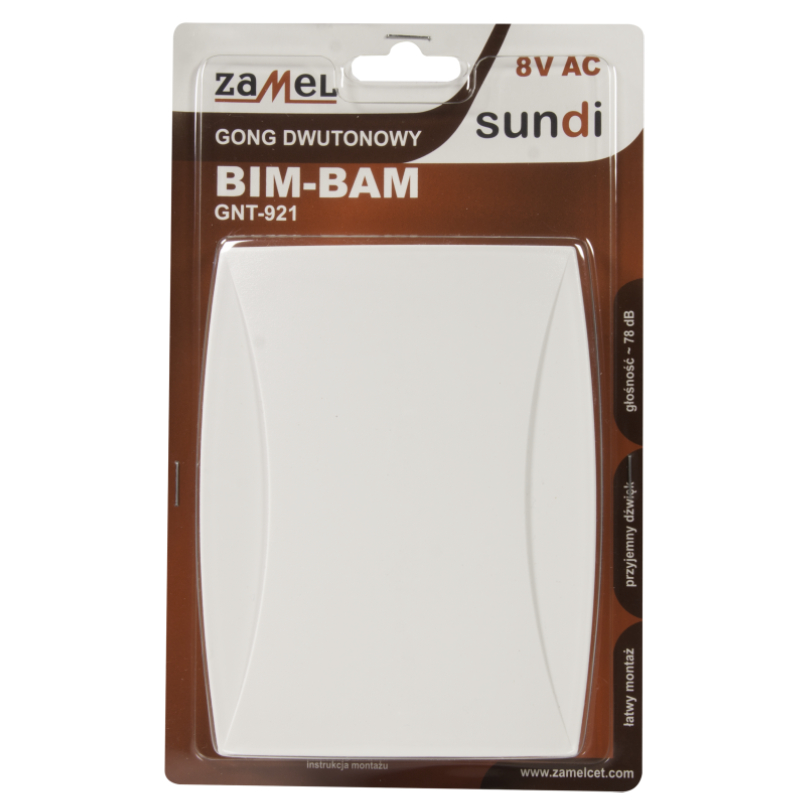

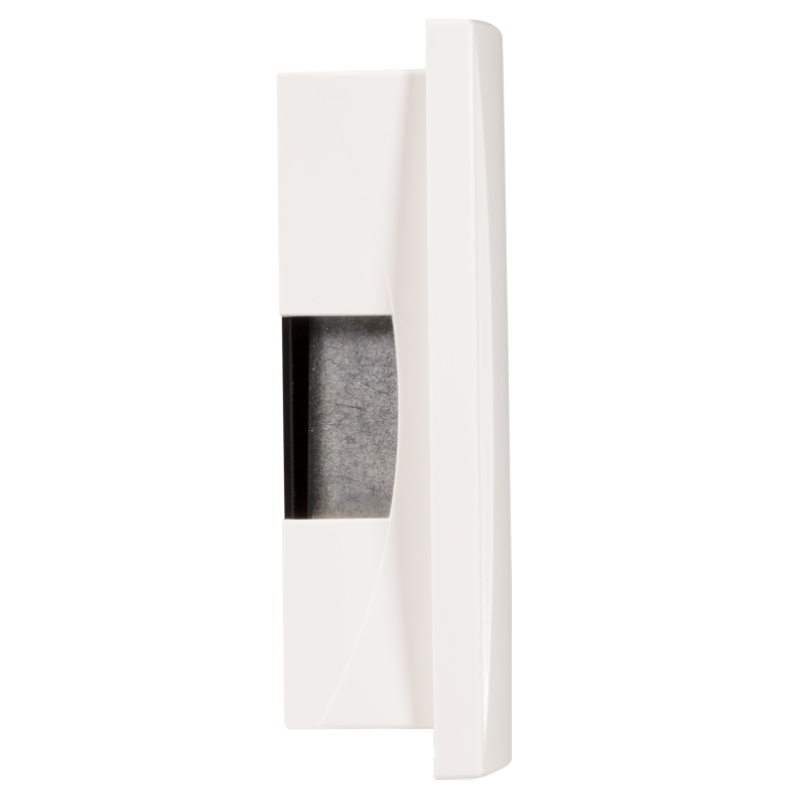

Электрический звонок 8 В GNT-921 78 дБ Двухтональный мелодичный гонг BIM-BAM ZA0003 ZAMEL

Электромеханический дверной звонок ЗАМЕЛЬ БИМ-БАМ, модель ГНТ-921, предназначен для использования в закрытых помещениях, оборудованных звонковой установкой напряжением 8 В переменного тока.

Функции:

• Электромеханический звонок
• Для использования в помещениях, оборудованных звонковой установкой напряжением 8 В переменного тока.
• Громкость: 78 дБ
• Звук: два тона БИМ-БАМ.
• Материал: пластик
• Размеры: 14 х 11 см.

Инструкции по установке:

• Перед началом работ по подключению установки следует отключить переменное напряжение 8 В, питающее колокольную установку. С помощью подходящего измерительного прибора следует убедиться в отсутствии напряжения в установке звонка.
• С помощью плоской отвертки подденьте выступ на крышке колокола и снимите ее.
• Определите место крепления звонка на стене и просверлите два отверстия, соответствующие монтажным отверстиям в основании звонка.Следует обратить внимание на вертикальное положение колокола (отмечено на основании).
• Вставьте дюбели в отверстия.
• Установите винт в верхний дюбель и закрутите его так, чтобы он выступал максимум на 5 мм.
• Через круглое отверстие в основании звонка протяните провода установки звонка.
• Прикрепите основание к выступающему верхнему винту.
• Прикрепите основание с помощью второго винта, установив его в нижний дюбель.
• Зачистите изоляцию с концов проводов установки звонка на длину 15 мм.
• Нажмите рычаг прижима клемм и вставьте концы проводов в отверстия клемм, затем отпустите рычаг.Проверить правильность установки кабелей следует, осторожно их растянув.При необходимости следует повторить
• предыдущая деятельность.
• Установите крышку колокола.
• Включите напряжение питания звонковой установки 8 В переменного тока.
• Проверьте работу звонка, нажав кнопку звонка.
